Sobre o REINFORCEKiT® 4D
O REINFORCEKiT® 4D (R4D) é um sistema de laminação úmida, aplicado por enrolamento helicoidal ao redor do tubo para conferir resistência mecânica à seção danificada. O número de camadas, definido por cálculo, depende não apenas da pressão, temperatura, diâmetro e espessura do tubo, mas também da profundidade e comprimento do poço, do tipo de aço e da localização da tubulação. O projeto de reparo e os requisitos de material são gerados pelo software REA 3X, com base nas informações compiladas de acordo com os códigos e normas ASME B31G, ISO 24817 e ASME PCC-2.
Descrição Técnica Adicional

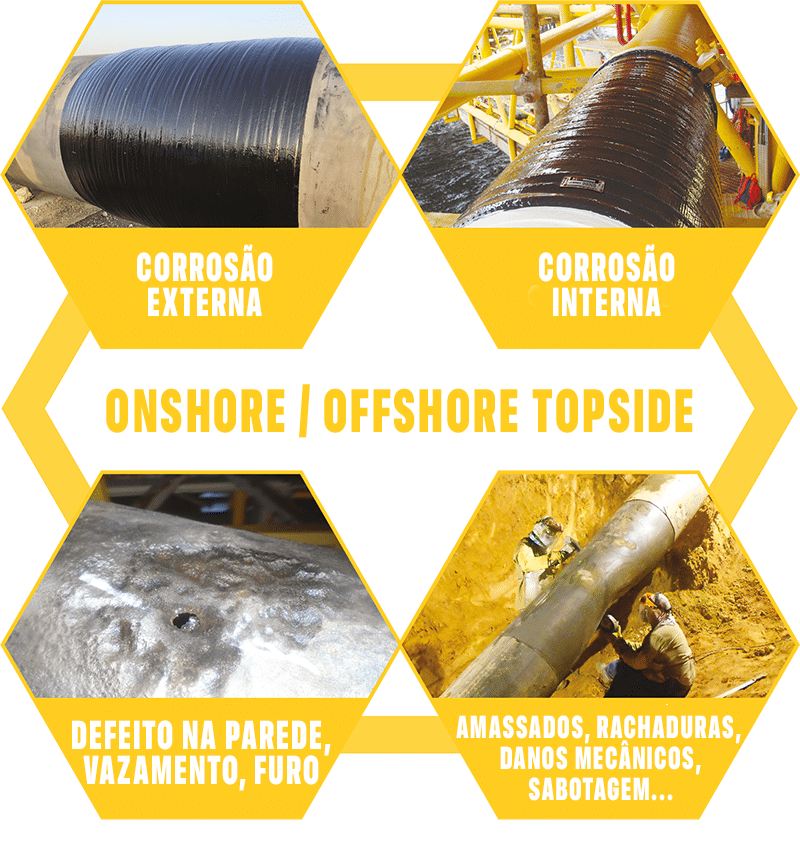

O REINFORCEKiT® 4D é recomendado para reparar e reforçar tubulações que operam em temperaturas entre -50 °C (-58 °F) e +150 °C (+302 °F), sujeitas à corrosão externa ou interna, vazamentos (com procedimento específico para reparos sob pressão), amassados e danos mecânicos. O sistema restaura a integridade da tubulação e previne deteriorações futuras. A luva composta é fabricada com fita Kevlar® de 400 g/m² e resina epóxi cerâmica altamente reforçada.
Benefícios:
- Reparo online (sem necessidade de desligamento, exceto em caso de vazamento)
- Sem perda de produção
- Reparo não condutivo
- Sem trabalho a quente
- Desempenho de longo prazo (vida útil de até 20 anos)
Informações adicionais
| Uso | Reparo e reforço de tubulações |
| Diâmetro | Sem limitação |
| Temperatura | 50°C / +150°C (-58°F / +302°F) |
| Fibra | Kevlar® |
| Resina |
R3X55, R3X95, R3X110, R3X130, R3X70+, R3X150+ A resina mais adequada será selecionada de acordo com o defeito, a aplicação e a temperatura |
Instalação
Instalação somente por profissionais treinados e certificados
Produto complementar
DESCRIÇÃO DO FIXOKiT®
O FIXOKiT® é um sistema de vedação para furos e fissuras, com ou sem presença de fluxo residual. Este conceito único e inovador permite o tamponamento de defeitos que atravessam a parede do tubo. A instalação pode ser realizada mesmo com fluxo residual.
A tecnologia FIXOKiT® adapta-se a diferentes geometrias (Tê, cotovelo, linha reta, tubo oval) e ambientes (onshore e offshore). Pode ser utilizada para diversos fluidos líquidos (óleo, água etc.) e gases, sendo eficaz para a maioria das configurações de furos com diâmetro de até 50 mm.
O sistema pode ser instalado sobre irregularidades, como soldas ou corrosão, tornando-o a solução ideal para reparar defeitos que atravessam a parede antes da aplicação do envoltório composto projetado conforme ISO 24817 e ASME PCC-2.
Tabela de Preço do REINFORCEKiT® 4D no Brasil |
||||||||
Referência da resina |
Nome Antigo |
Aplicação |
Temperatura do tubo |
Temperatura de aplicação |
Unidade de venda |
Peso do kit (parte A+B) |
Preço unitário |
|
| R3X55 | R3X1060 | Corrosão interna/externa | -50°C/+55°C | +10°C/+55°C | 1 kit (part A+B) | 1,28kg | Mediante Projeto Personalizado | |
| R3X95 | – | Corrosão interna/externa | -50°C/+95°C | +15°C/+95°C | 1 kit (part A+B) | 1,3kg | Mediante Projeto Personalizado | |
| R3X110 | R3X1080 | Corrosão interna/externa | -50°C/+110°C | +70°C/+110°C | 1 kit (part A+B) | 1,04kg | Mediante Projeto Personalizado | |
| R3X130 | R3X1660 | Corrosão interna/externa | -50°C/+130°C | +70°C/+130°C | 1 kit (part A+B) | 1,25kg | Mediante Projeto Personalizado | |
| R3X70+ | R3X5 | Corrosão interna/externa com defeito de espessura total | -50°C/+70°C | +10°C/+70°C | 1 kit (part A+B) | 1,28kg | Mediante Projeto Personalizado | |
| R3X150+ | R3XHT+ | Corrosão interna/externa com defeito de espessura total | -50°C/+150°C | +20°C/+90°C | 1 kit (part A+B) | 1,5kg | Mediante Projeto Personalizado | |
| R3X50S | R3X1050S | SUBMARINO – Corrosão interna/externa com defeito de espessura total | +5°C/+50°C | +10°C/+50°C | 1 kit (part A+B) | 2,46kg | Mediante Projeto Personalizado | |
| R3X65S | R3X30 | SUBMARINO – Corrosão interna/externa com defeito de espessura total | +5°C/+65°C | +5°C/+65°C | 1 kit (part A+B) | 3kg | Mediante Projeto Personalizado | |
Referência da fita |
Fita de fibra |
Comprimento |
Largura |
Unidade de venda |
Preço unitário |
|||
| KEV-50/25-8020 | Kevlar® | traditional tape newly called 8020 | 50m | 25mm | 1 rolo | Mediante Projeto Personalizado | ||
| KEV-50/50-8020 | Kevlar® | traditional tape newly called 8020 | 50m | 50mm | 2 rolo | Mediante Projeto Personalizado | ||
| KEV-50/100-8020 | Kevlar® | traditional tape newly called 8020 | 50m | 100mm | 3 rolo | Mediante Projeto Personalizado | ||
| KEV-25/300-8020 | Kevlar® | traditional tape newly called 8020 | 25m | 300mm | 4 rolo | Mediante Projeto Personalizado | ||
| KEV-50/50-6040 | Kevlar® | warp/weft ratio 60/40 | 50m | 50mm | 5 rolo | Mediante Projeto Personalizado | ||
| KEV-50/100-6040 | Kevlar® | warp/weft ratio 60/40 | 50m | 100mm | 6 rolo | Mediante Projeto Personalizado | ||
| KEV-25/300-6040 | Kevlar® | warp/weft ratio 60/40 | 25m | 300mm | 7 rolo | Mediante Projeto Personalizado | ||
| KEV-104/1270 | Kevlar® | large roll of Kevlar® | 104m | 1270mm | 8 rolo | Mediante Projeto Personalizado | ||
Acessórorios para aplicação R4D |
Uso |
Venda Unitária |
Preço unitário |
|||||
| Spatula* | Mistura da resina | 1 acessório | Mediante Projeto Personalizado | |||||
| Squeegee* | Aplicação da resina | 1 acessório | Mediante Projeto Personalizado | |||||
| Serial number plate* | Rastreabilidade da reparação R4D | 1 acessório | Mediante Projeto Personalizado | |||||
Ferramenta de vedação |
Uso |
Compontentes |
Preço unitário |
|||||
| FIXOKiT | Sistema de vedação de vazamentos antes do revestimento compósito R4D | Filler F3XS1 (500g), 3 metallic plates (1 small 60×50 curve 3″, 1 medium 95×95 curve 8″, 1 big 123×123 curve 12″), 2 galvanized steel plates (50x50mm and 80x80mm), F3XS1 part C (10ml) with pipettes, 1 ratio spoon, 1 spatula, 2 mixing plates, 2 ratchet belts, plastic sleeve, 1 pair of gloves, 1 durometer shore A |
Mediante Projeto Personalizado | |||||
